光照贴图（lightmap）UV制作

光照贴图（lightmap）UV制作

光照贴图UV一般在模型上多加一个通道，分第二套UV。只有静态模型（static）才需要制作第二套UV，角色、NPC等动态模型都不需要。

第一套UV（diffuse UV）和第二套UV（lightmap UV）需要有不同的规范去分。

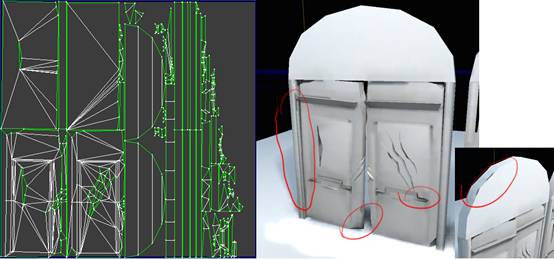

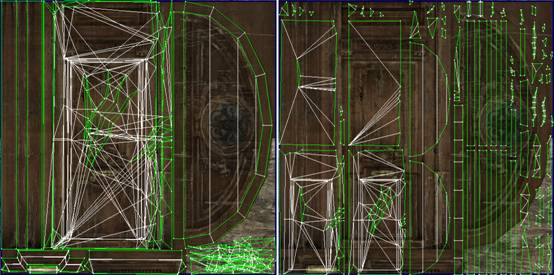

左图为1套UV，在避免出现贴图重复性的情况下，尽量多共用UV以增大贴图精度。右图为2套UV，用于在引擎中生成light map，UV块完全展开,除了底面背面UV缩小外，其余UV均保持大约相同比例。如有UV重叠或过小间隙将产生不正确，质量较差的光影，如下图：

关于UV重叠的检查

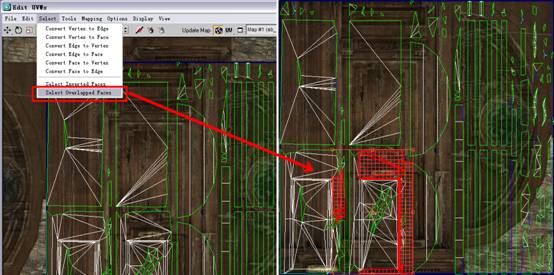

UV编辑器里的Select Overlapped Faces工具可检查2U是否重叠， 如有重叠将以高亮红色显示，如下图：

第二套UV可以无限贴近UV编辑器边框。但是不能超出，否则在引擎中会出错。

第二套UV间距问题：

因为lightmap尺寸有限，各UV块之间光影互相影响，会导致模型部分发黑。建议首先按照基本参数设置指导，如遇到发黑等现象须根据模型的面数，大小，该物件的lightmap最大尺寸等情况，做一个反复尝试，达到资源最省效果相对最佳

UV断面处理

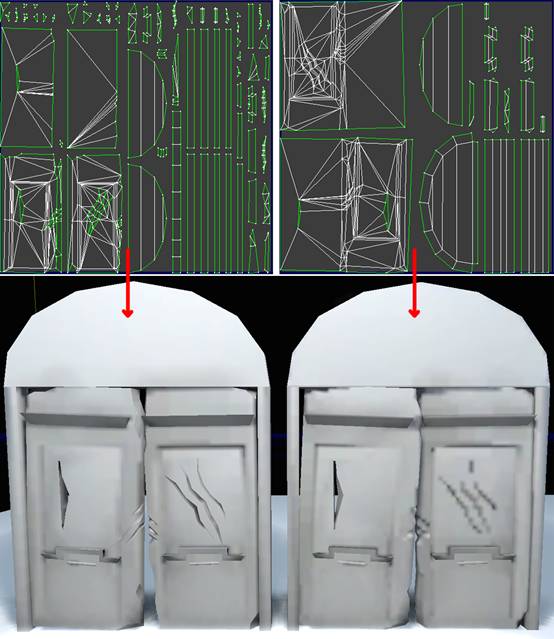

一般认为物件的2U接缝越少越好，以下为不同2U的门的效果对比：

门具有坚硬的属性，右图中把所有UV细节都连在一起，特别在缺口磨损处，lightmp

过于柔化，左图选择性的把缺口破损和结构坚硬处做UV断开处理，较好体现光影下的物件造型特征因此，物件2U接缝的选择，须根据物件特征而定
